Nozioni di base sui follower della cam (compresi quelli per il movimento lineare)

I follower della cam sono dispositivi di trasmissione di alimentazione con un nucleo del cuscinetto rotante che porta il carico mentre fungono da interfaccia tra sezioni della macchina in movimento indipendente. Le applicazioni includono quelle su tabelle di indicizzazione rotante e trasportatori del giradischi, unità di trasferimento di robot a lungo termine (RTU) e una serie di macchinari altamente personalizzati.

Il diametro esterno (OD) del gruppo cuscinetto-follower a camme è la sua faccia di lavoro, in genere realizzata in acciaio, nylon, uretano, poliammide o altro materiale ingegnerizzato. Questo OD si accoppia con un po 'di superficie della macchina ... tradizionalmente questa era una camma meccanica di qualche tipo, come la canna di precisione di una tabella di indicizzazione. Tali tabelle di indicizzazione meccanicamente automatizzate hanno un profilo di movimento tagliato in un tamburo a camme che coinvolge i follower, che a sua volta trasmette la potenza a un output.

I follower della Cam trovano anche l'uso in assiemi che li abbinano a tracce lineari e altri percorsi ingegnerizzati su assiemi personalizzati.

I seguaci della cam si riuniscono sulle macchine in due modi. I seguaci di camma di tipo Stud includono un albero parzialmente filettato fissato al diametro interno del follower (ID) per il montaggio su un telaio della macchina con un dado o un dispositivo di fissaggio simile. Le variazioni di Yoke Cam-Flower (identificabili dal loro ID aperto) spesso si accoppiano ai telai delle macchine tramite pressa in una gara interna indurita di solito detenuta dalle piastre finali del follower. Poiché non sono un design a sbalzo, i follower di giogo mostrano una deflessione minima. Ma i follower di Stud Cam sono indispensabili in una serie di applicazioni, comprese quelle che sono soggetti a carichi elevati.

Il design più comune per il flusso di camme impiega rulli di ago per trasportare carichi radiali elevati; Laddove le applicazioni richiedono che l'asse funzioni ad alta velocità, una gabbia può separare i rulli.

Laddove i carichi sono particolarmente alti e l'asse ha bisogno di un'elevata capacità di carico dinamico, i follower della camma possono includere rulli standard a doppi file. Sebbene al di là del focus qui, alcuni follower di camma del carico chiaro sono persino costruiti attorno a semplici cuscinetti (maniche) semplici.

Si noti che i seguaci di Cam differiscono dai loro cugini portatili in alcuni modi. Poiché questi ultimi sono in genere in forma di interferenza negli assiemi, ottengono un rinforzo circonferenziale dal telaio della macchina circostante o dall'alloggiamento. Al contrario, la corsa esterna di un seguace a camme deve essere spessa per prevenire la deformazione ... specialmente sotto la linea localizzata del carico. Inoltre, molti follower di camme includono porte di lubrificazione e finiture di superficie più robuste per resistere all'esposizione agli ambienti durante il funzionamento, in particolare quelli che operano esposti su sezioni di macchine non protette.

Molti seguaci della camma hanno profili di diametro esterno (OD), mentre altri (in particolare quelli per applicazioni di movimento lineare) includono OD incoronato, flance o a forma di VEE per coinvolgere binari e binari progettati con geometria di accoppiamento.

I follower incoronati possono compensare dieci volte il disallineamento che i tradizionali seguaci della camma a profilo piatto.

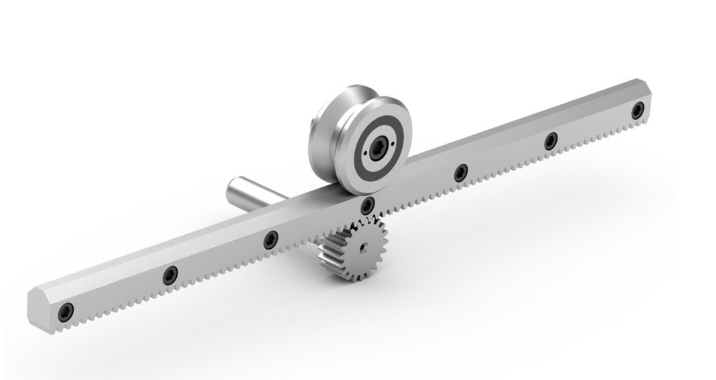

IMMAGINE DI MOTORE DI CAM LINEAR (Track Follower) Immagine di accordo per gentile concessione di Güdel US

Alcuni follower della Cam servono come seguaci di binari coinvolgendo rotaie per consegnare un movimento lineare. Questi progetti sono sempre più comuni nei sistemi di archiviazione e recupero automatizzati (AS/RS) e RTU di settimo asse menzionato in precedenza.

Questo perché i sistemi lineari basati su flower a camme superano i cuscinetti lineari noti come guide di profilo in cui la compattezza e l'accuratezza ultra-alta sono meno importanti della robustezza, dell'installazione rapida e perdonata, inversioni ad alta velocità e lunga vita.
